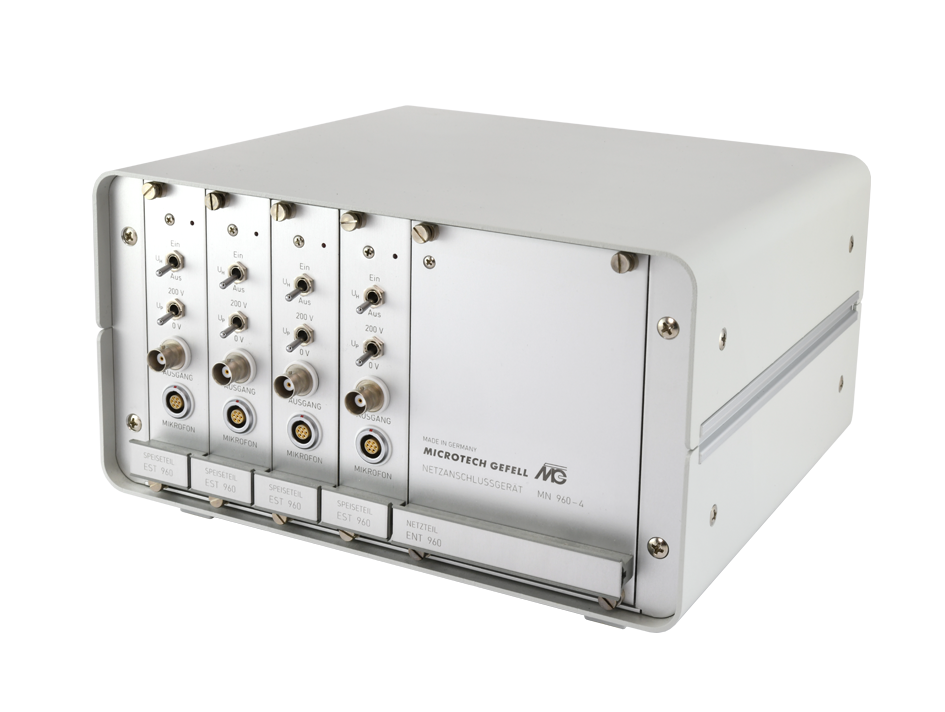

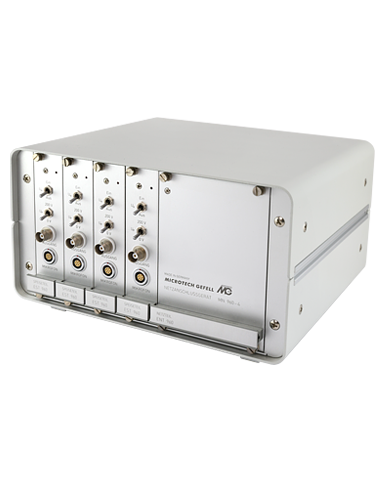

Messmikrofon-Netzanschlussgerät MN 960-4

Das MN 960-4 ist ein Messmikrofon-Netzanschlussgerät für die Anschaltung von bis zu vier Messmikrofonvorverstärkern. Es besteht aus vier Einschub-Messmikrofon-Anschlussmodulen und einem Einschub-Netzteil.

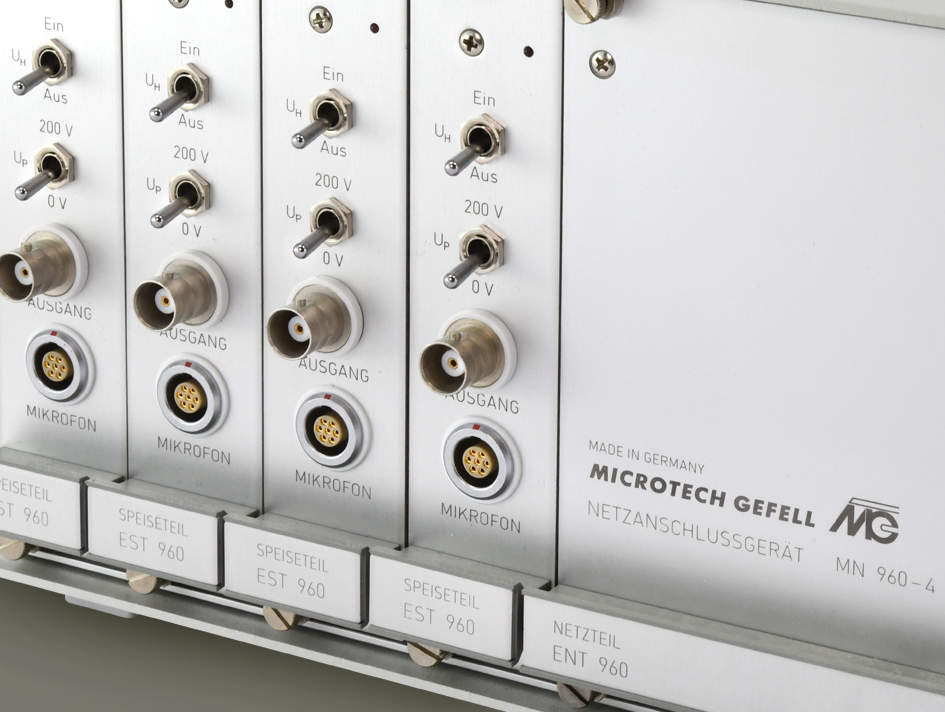

Jedes Einschub-Messmikrofon-Anschlussmodul liefert die für die Mikrofonverstärker notwendigen Betriebsspannungen stabil und störungsarm. Der Anschluss der Mikrofonvorverstärker erfolgt über die auf den Frontplatten befindlichen 7-poligen LEMO Apparatedosen, deren Armaturen wie auch die der BNC-Ausgänge vom Chassis (Schutzleiter), aus Gründen der Störsignalunterdrückung, isoliert sind.

Eine LED auf der Frontplatte der Einschub-Messmikrofon-Anschlussmodule zeigt das Anliegen der internen 12V Versorgungsspannung an. Auf der Rückseite des Netzanschlussgerätes befindet sich das Gerätestecker – Kombielement mit Stufen–Spannungswähler, zweipoligem Sicherungshalter und Netzschalter.
