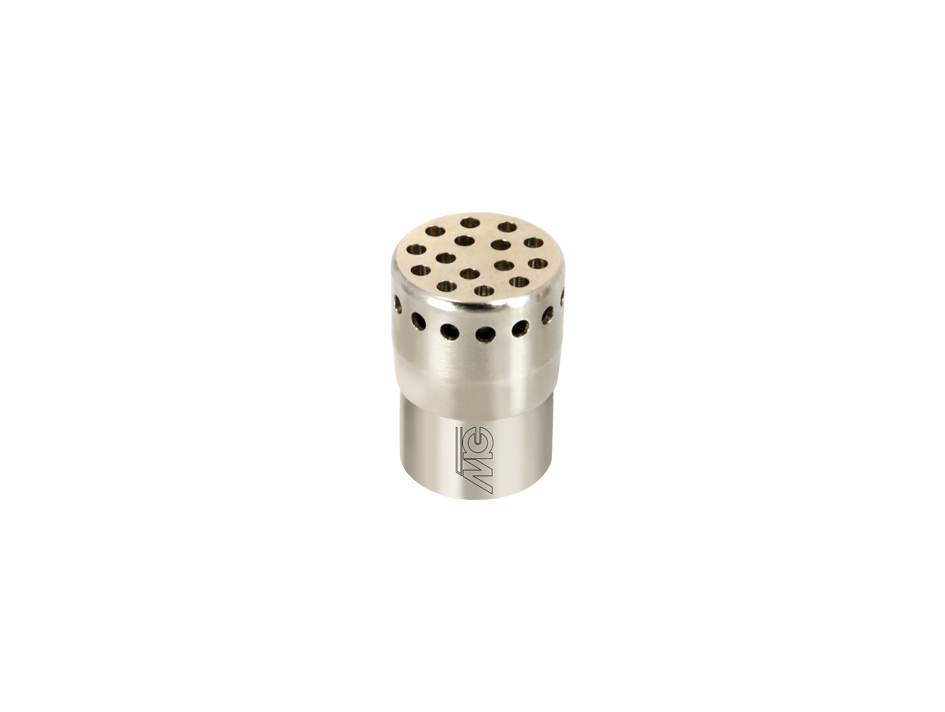

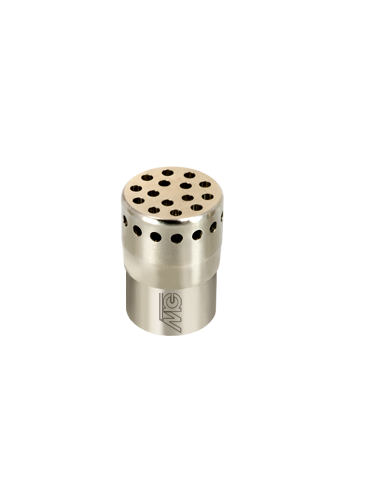

Messmikrofonkapsel MK 342 E

MK 301

MK 302

MK 301 E

MK 341 E

Beschreibung

Die MK 342 E hat einen konstanten Druckfrequenzgang des Übertragungsmaßes und ist insbesondere für akustische Messungen auf Grenzflächen oder in akustischen Kupplern mit extremen Schalldruckpegeln konzipiert.

Der statische Druckausgleich erfolgt über eine Kapillare zum nachfolgenden Vorverstärker (rear-vented) oder über eine seitliche Kapillare (side-vented).

Die Membran ist durch eine Schutzkappe vor mechanischen Beschädigungen geschützt.

Technische Daten

Wandlertyp		Kapazitiver Druckempfänger
Frequenzbereich des Druck-Übertragungsmaßes	±3 dB	3,5 Hz bis 70 kHz
	±2 dB	5 Hz bis 50 kHz
	±1 dB	20 Hz bis 20 kHz
Leerlauf-Übertragungskoeffizient		0,25 mV/Pa
Leerlauf-Übertragungsmaß re 1 V/Pa		-72 dB ± 2,5 dB
Grenzschalldruckpegel für 3% Klirrfaktor bei 1 kHz	Peak, mit MV 310	186 dB
Grenzschalldruckpegel für 3% Klirrfaktor bei 1 kHz	RMS, mit MV 310	183 dB
Eigenrauschen	mit MV 310	60 dBA
Polarisationsspannung		0 V
Kapazität bei 1 kHz		4,2 pF
Arbeitstemperaturbereich		- 50 °C bis +100 °C
Lagertemperaturbereich		-50 °C bis +80 °C
Temperaturkoeffizient		≤ 0,01 dB/K
Statischer Druckkoeffizient		-0,00001 dB/Pa
Durchmesser	ohne Schutzkappe	6,35 mm ± 0,02 mm
Durchmesser	mit Schutzkappe	7 mm ± 0,02 mm
Länge		9,7 mm
Gewicht		2 g
Gewinde	für Vorverstärker	5,7 mm 60 UNS
Gewinde	für Schutzkappe	6,35 mm 60 UNS
