Messmikrofon MM 220

MM 210

MM 215

MM 225

MM 203

MMS 212

MMS 214

Beschreibung

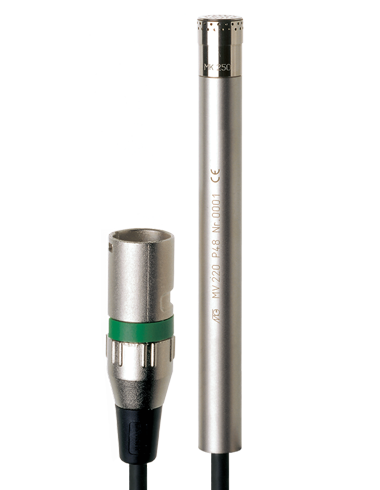

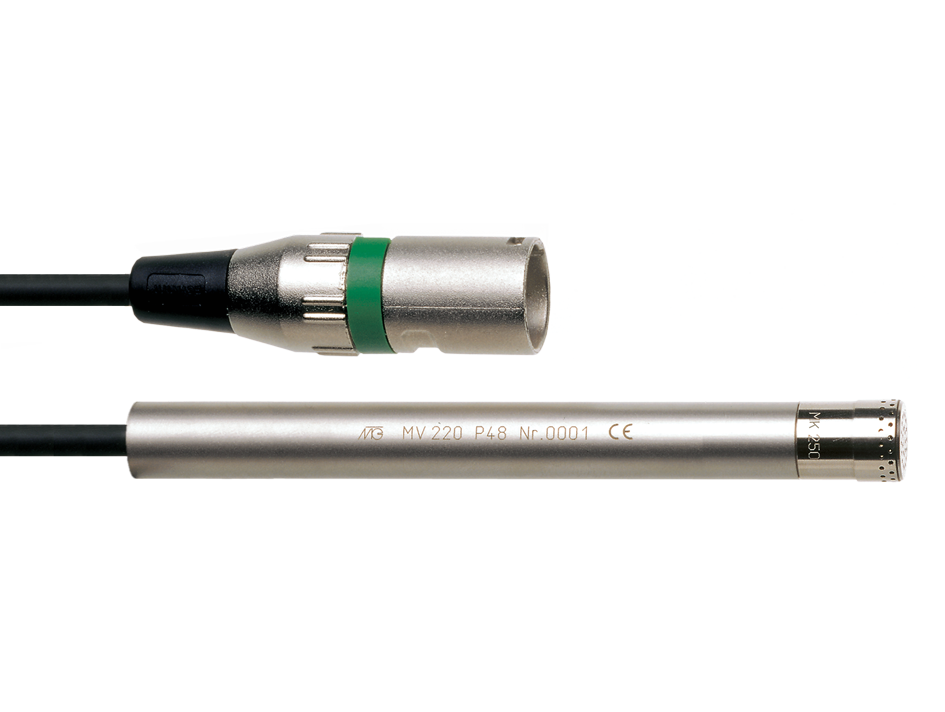

Mit dem 1/2” Messmikrofon MM 220 wird die Möglichkeit eröffnet, eine qualitativ hochwertige, vorpolarisierte Messmikrofonkapsel MK 250 an Messsystemen mit Phantomspeisung einzusetzen.

Der elektrische Anschluss erfolgt über ein fest verbundenes, zwei Meter langes XLR-Kabel.

Zur Halterung des Mikrofons wird der Mikrofonhalter MH 64 mit 1/2” Schelle empfohlen. Der Einsatz des 1/2” Messmikrofon-Kapselzubehörs wie Windschutz, Nasenkonus, Trockenadapter usw. ist problemlos möglich.

Das Messmikrofon kann mit dem Pistonfon Typ 5002 oder mit anderen geeigneten Schalldruckkalibratoren kalibriert werden.

Technische Daten

Wandlertyp		Kapazitiver Druckempfänger, nach WS2F (DIN EN IEC 61094-4)
Betriebs-Übertragungskoeffizient	bei 250 Hz	50 mV/Pa
Betriebs-Übertragungsmaß	re 1 V/Pa	-26 dB ±1,5 dB re 1V/Pa
Freifeld-Korrektur für 1 kHz		0 dB
Diffusfeld-Korrektur für 1 kHz		0 dB
Bezugsrichtung		Mikrofonachse
Frequenzbereich des Freifeld-Übertragungsmaßes	±2 dB	3,5 Hz bis 20 kHz
Polarisationsspannung		0 V
Ausgangsspannung		≤ 5 Veff bei 1 kHz / 0,5% THD
Ausgangsimpedanz		< 100 Ohm
Nennabschlussimpedanz
Anlaufzeit		1 min.
Eigenrauschen		15 dB(A)
Magnetfeldeinfluss 80 A/m, 50 Hz		< 22 dB
Einfluss von mechanischen Schwingungen 1 m/s²		60 dB (20 Hz bis 1 kHz)
Arbeitstemperaturbereich		-25 °C bis +100 °C
Temperaturkoeffizient		≤ 0,01 dB/K
Statischer Druckkoeffizient		1x10-5 dB/Pa
Temperaturgrenzen		-50 °C bis +100 °C
Feuchtigkeitsgrenzen	Betauung unzulässig	r.H. < 100%
Durchmesser	mit Schutzkappe	13,2 + 0,05 mm
Durchmesser	ohne Schutzkappe	12,7 + 0,05 mm
Länge
Gewicht
Gewinde	für Vorverstärker	11,7 mm 60 UNS
Gewinde	für Schutzkappe	12,7 mm 60 UNS
Steckverbinder		XLR
Speicher zur Mikrofonidentifizierung	IEEE 1451.4	-
